Rootsove dúchadlá sú zariadenia, ktoré vytvárajú pretlak alebo podtlak. Komora Roostových dúchadiel neobsahuje olej, a preto sa radia medzi bezolejové dúchadlá. Zariadenie generuje veľký prietok pri pretlaku do +1 bar alebo podtlaku -0,8 bar.
Rootsove dúchadlá sú vhodné na trvalý chod. Zostava spravidla obsahuje dúchadlo s motorom, spojkou, poistným ventilom a filtrom. Rotor nie je v kontakte so statorom, preto nedochádza k opotrebeniu rotujúcich dielov, čo zaisťuje vysokú prevádzkovú spoľahlivosť a prakticky bezúdržbový chod.
Princíp funkcie Rootsovho dúchadla
V statore Rootsovho dúchadla sa protibežne otáčajú dva trojcípe piesty. Čerpané médium sa uzatvorí v priestore medzi rotormi a statorom dúchadla. V tomto priestore dochádza ku stlačeniu plynu, potom rotačným pohybom k presunu plynu do priestoru výtlaku a k finálnemu vytlačeniu plynu von z dúchadla. Rotáciu piestov riadi dvojica ozubených kolies umiestnených v prevodovke na konci hriadeľa. Ozubené kolesá sú oddelené od kompresnej komory. Počas rotácie nedochádza ku kontaktu rotorov alebo rotora so statorom. Výveva sa radí medzi bezolejové. Olej je len v prevodovke a nie je priamo v kontakte s médiom.

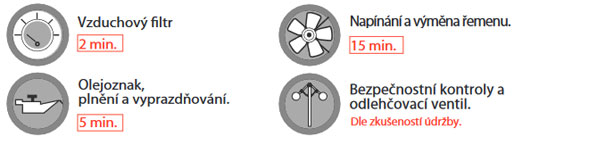

Náročnosť na údržbu
Parametre Rootsových dúchadiel:
- Čerpacia rýchlosť: od 300 m3/h do 10 000 m3/h
- Výkon motora: od 1,5 kW do 315 kW
- Max. podtlak: -0,8 bar
- Max. pretlak: +1 bar
Výhody Rootsových dúchadiel:
- bezporuchová prevádzka
- dlhá životnosť
- možnosť riadenia frekvenčným meničom
- čistý vzduch bez oleja
Vyberať môžete z týchto Rootsových dúchadiel pre PODTLAKOVÉ APLIKÁCIE
| Model | Prietok [m3/h] | Max. vakuum [mbar] | Príkon [kW] | Otáčky [ot. / min] | Poznámka |
|---|---|---|---|---|---|
| VBT 30.10 | 300 | 500 | 1,5 - 5,5 | dle verze | |
| VBT 30.20 | 420 | 500 | 1,5 - 7,5 | dle verze | |
| VBT 30.30 | 550 | 500 | 1,5 - 11 | dle verze | |
| VBT 31.20 | 750 | 500 | 1,5 - 15 | dle verze | |
| VBT 31.30 | 1110 | 500 | 2,2 - 22 | dle verze | |
| VBT 32.20 - DN 100 | 1320 | 500 | 3 - 30 | dle verze | |
| VBT 32.20 - DN 150 | 1530 | 500 | 11 - 30 | dle verze | |
| VBT 32.30 | 2100 | 500 | 3 - 37 | dle verze | |
| VBT 33.20 | 2400 | 500 | 5,5 - 45 | dle verze | |
| VBT 33.30 - DN 150 | 2700 | 500 | 7,5 - 55 | dle verze | |
| VBT 33.30 - DN 200 | 3450 | 500 | 18,5 - 75 | dle verze | |
| VBT 34.20 | 3600 | 500 | 11 - 75 | dle verze | |
| VBT 34.30 - DN 200 | 3700 | 500 | 7,5 - 75 | dle verze | |
| VBT 34.30 - DN 250 | 5220 | 500 | 30 - 110 | dle verze | |
| VBT 35.10 | 4100 | 500 | 5,5 - 75 | dle verze | |
| VBT 35.20 | 5520 | 500 | 7,5 - 110 | dle verze | |
| VBT 36.20 | 9300 | 500 | 18,5 - 160 | dle verze | |
| VBPT 30.20 | 350 | 200 | 4 - 11 | dle verze | |
| VBPT 31.20 | 660 | 200 | 7,6 - 18,5 | dle verze | |
| VBPT 32.20 | 1400 | 200 | 11 - 45 | dle verze | |
| VBPT 33.20 | 2200 | 200 | 18,5 - 75 | dle verze | |
| VBPT 34.20 | 3300 | 200 | 22 - 110 | dle verze | |
| VBPT 35.20 | 5100 | 200 | 37 - 160 | dle verze | |
| VBPT 36.20 | 8300 | 200 | 75 - 250 | dle verze |
Vyberať môžete z týchto Rootsových dúchadiel pre PRETLAKOVÉ APLIKÁCIE
| Model | Prietok [m3/h] | Max. pretlak [mbar] | Príkon [kW] | Otáčky [ot. / min] | Poznámka |
|---|---|---|---|---|---|
| VBT 60.20 | 180 | 500 | 1,5 - 4,0 | dle verze | |
| VBT 60.30 | 250 | 1000 | 2,2 - 5,5 | dle verze | |
| VBT 30.10 | 280 | 900 | 1,5 - 11 | dle verze | |
| VBT 30.20 | 400 | 800 | 2,2 - 15 | dle verze | |
| VBT 30.30 | 550 | 1000 | 2,2 - 18,5 | dle verze | |
| VBT 31.20 | 750 | 800 | 3 - 30 | dle verze | |
| VBT 31.30 | 1150 | 1000 | 4 - 30 | dle verze | |
| VBT 32.20 - DN 100 | 1320 | 800 | 5,5 - 55 | dle verze | |
| VB2.20 - DN 150 | 1500 | 1000 | 22 - 55 | dle verze | |
| VBT 32.30 | 2200 | 800 | 7,5 - 75 | dle verze | |
| VBT 33.20 | 2500 | 1000 | 11 - 90 | dle verze | |
| VBT 33.30 - DN 150 | 2700 | 700 | 15 - 90 | dle verze | |
| VBT3.30 - DN 200 | 3500 | 700 | 37 - 90 | dle verze | |
| VBT 34.20 | 3500 | 1000 | 15 - 132 | dle verze | |
| VBT 34.30 - DN 200 | 3500 | 800 | 22 - 90 | dle verze | |
| VBT 34.30 - DN 250 | 5000 | 800 | 55 - 132 | dle verze | |
| VBT 35.10 - DN 200 | 3600 | 1000 | 18,5 - 132 | dle verze | |
| VBT 35.10 - DN 250 | 4200 | 1000 | 55 - 160 | dle verze | |
| VBT 35.20 | 5600 | 800 | 30 - 160 | dle verze | |
| VBT 36.20 | 9500 | 800 | 55 - 315 | dle verze |
Dodávame a vykonávame servis Rootsových dúchadiel týchto značiek:
- VAKUUM BOHEMIA (CZ)
- Kinney-Tuthill (USA)
- Rietschle, Gardner Denver, (DE)
- BUSCH (DE)
- Pompe Travaini (IT)
- Robuschi (IT)
- Aerzener (DE)
- a ďalších značiek
Služby VAKUUM BOHEMIA SK s.r.o.:
- Predaj vákuových technológií, náhradných dielov a príslušenstva pre Rootsove dúchadlá a vývevy
- Opravy a repas Rootsových dúchadiel a vývev
- Prenájom vákuových technológií
- Návrh a dodávka vákuových systémov na mieru
- Školenia v oblasti vákuových systémov
- Poradenstvo v oblasti vákuových technológií
Príslušenstvo a ND:
Dodávame kompletné príslušenstvo k Rootsovým dúchadlám i vývevám. Príslušenstvo vám odporučíme podľa aplikácie tak, aby bolo možné zariadenie jednoducho pripojiť a sprevádzkovať (Plug and Start).
K dúchadlám štandardne dodávame:
- sacie filtre a obmedzovacie ventily pre pretlak alebo podtlak,
- protihlukové kryty,
- kolená, koncovky hadice a ďalšie príslušenstvo.
Rootsove dúchadlá môžete aplikovať v týchto priemyselných odvetviach:
- Procesné Rootsove dúchadlá určené na prepravu plynov môžu byť v špeciálnom nehrdzavejúcom vyhotovení, v plynotesnom vyhotovení alebo s certifikáciou ATEX.
- Na prepravu granúl, prášku a iných materiálov pri výrobe plastov je potrebné vytvoriť tlak pre pneumatické dopravníkové systémy. Práve na tento účel sú vhodné Rootsove dúchadlá.
- Rootsove dúchadlá nájdu využitie aj v spaľovniach, kde sú súčasťou systémov na odsávanie vzduchu a plynov z kremačných pecí.
- Priemyselné centrálne vysávače sú riešením na úplné odstránenie aj tých najjemnejších prachových častíc z vysávaného priestoru. V elektrárňach a teplárňach sa centrálne vysávače využívajú na pravidelné upratovanie od nánosov uholného prachu tak, aby bolo prostredie v zauhľovacích trasách bez nebezpečenstva výbuchu. Všetky nečistoty a odpad sú nasávané pomocou hadice do potrubného rozvodu. Centrálny vysávač je tvorený filtračnou jednotkou vybavenou Rootsovým dúchadlom.
- V potravinárstve nájdu tieto dúchadlá uplatnenie v plniacich linkách, kde bývajú zdrojom podtlaku pri sušení fliaš.
- V strojárenstve dúchadlá bývajú zdrojmi tlaku pre vzduchové ložiská, vzduchové ofukovacie nože a vzduchové brány, ktoré sa používajú v CNC strojoch. Môžu však byť aj zdrojom podtlaku podtlakových manipulačných zariadení na manipuláciu s ťažkými a objemnými telesami.
- V poľnohospodárstve pri fermentácii kompostu unikajú z nádrží na hnojivá bioplyny, ktoré je nutné odsať. Rootsove dúchadlá tu slúžia ako zdroje prepravného vzduchu. Vedia dodať do systému vlhký vzduch pri riadenom tlaku a teplote. Pomáhajú zachovať väčšinu vlastností týchto materiálov, čo činí tieto systémy veľmi efektívnymi.
- Technológia dúchadiel sa uplatní aj v procesoch vákuového formovania, vákuového tavenia a čerpania.
- Rootsove dúchadlá sú vhodné aj pre technológie životného prostredia. Využívajú sa pri okysličovaní vodných nádrží vo veľkochovoch rýb, okysličovaní zmineralizovaných vôd, vylúčení mangánu a železa z vody, čistení odpadových vôd, čerpaní kalov, zásobovaní, miešaní kyslíka a sedimentov, vetraní čistiacich nádrží a spätnom preplachovaní filtrov. Výsledné riešenie ponúka spoľahlivosť, nízku pulzačnú hladinu, nízku hladinu zvuku a dobrú energetickú účinnosť.
- Pri pieskovaní sa dúchadlá používajú ako zdroj tlaku na tryskanie piesku.
