Scroll vývevy predstavujú inovatívnu technológiu v oblasti vákuových riešení. Vďaka jedinečnej konštrukcii dvojitého špirálového mechanizmu ponúkajú jemné vákuum s nízkou úrovňou hluku a vibrácií bez použitia oleja.

Ich konštrukcia má niekoľko výhod vrátane nízkej hlučnosti a vibrácií, jednoduchej údržby a eliminácie potenciálnych problémov. Tieto zariadenia dokážu spracovávať vodnú paru efektívnejšie ako niektoré iné typy vývev.

Používajú sa predovšetkým v analytických prístrojoch a v aplikáciách na výskum a vývoj, najmä tam, kde sa vyžaduje čisté a suché vákuové čerpanie.

Parametre scroll vývev:

rýchlosť vývevy: od 3 m³/h do 60 m³/h
max. vákuum: 0,01–20 mbar _(abs)
výkon motora: od 0,1 kW do 1,4 kW

Výhody scroll vývev:

čisté a suché čerpanie
nízka hlučnosť a vibrácie
jednoduchá údržba
eliminácia problémov s olejovými parami
šetrnosť k životnému prostrediu

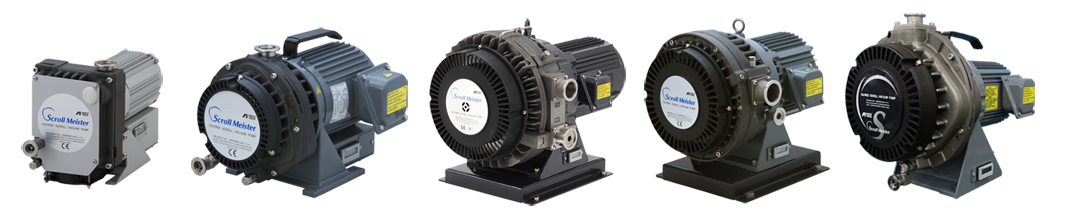

Tabuľka modelov scroll vývev Anest Iwata radu ISP:

Model	Prietok [m3/h]	Max. vakuum [mbar]	Príkon [kW]	Otáčky [ot. / min]
ISP-50	3,7	0,2	N/A	50
ISP-90	5,4	0,05	N/A	90
ISP-250C	15	0,016	N/A	250
ISP-500C	30	0,01	N/A	500
ISP-1000E	60	0,01	N/A	1000

Tabuľka modelov scroll vývev Anest Iwata radu DVSL:

Model	Prietok [m3/h]	Max. vakuum [mbar]	Príkon [kW]	Otáčky [ot. / min]
DVSL-501E	28,8	100	N/A	430
DVSL-100C	6	50	N/A	100
DVSL-500E	25,8	30	N/A	430
DVSL-1002E	50,7	30	N/A	845

Tabuľka modelov scroll vývev Edwards nXDS:

Model	Prietok [m3/h]	Max. vakuum [mbar]	Príkon [kW]	Otáčky [ot. / min]
nXDS6i	6,2	0,02	N/A	1800
nXDS10i	11	0,007	N/A	1800
nXDS15i	15	0,007	N/A	1800
nXDS20i	22	0,03	N/A	1800

Suchobežné mini vývevy ULVAC DIS

DIS je rad univerzálnych scroll vývev, ktoré sú schopné dosiahnuť vysokú úroveň suchého vákua a fungovať pri atmosférickom tlaku. Medzi ich vlastnosti patria nízke vibrácie, nízka hlučnosť a vysoká rýchlosť čerpania. Vývevy možno použiť aj ako predvývevy pre turbomolekulárne vývevy.

Aplikácie a použitie v praxi:

analytické zariadenia
systémy regenerácie plynov

nanášacie zariadenia
héliové detektory

Suchobežné scroll vývevy ULVAC DISL

Výveva radu ULVAC DISL vytvára vákuum pomocou špeciálneho špirálového mechanizmu. To umožňuje vyššiu čerpaciu rýchlosť, nižší finálny tlak, nižšiu spotrebu energie a menej hluku. Vývevy dosahujú čerpaciu rýchlosť až 520 l/min.

Aplikácie a použitie v praxi:

uchopovacie a dopravníkové systémy
čistenie a sušenie

odplynenie
vákuové balenie

Služby VAKUUM BOHEMIA SK s.r.o.:

Servis vákuovej techniky:

predaj scroll vývev a iných vákuových technológií
prenájom scroll vývev a vákuovej techniky
predaj príslušenstva (tlmiče, filtre a frekvenčné meniče)
poradenstvo v oblasti vákuovej technológie

Dodávame a poskytujeme servis pre scroll vývevy týchto značiek:

Anest Iwata (JP)
Edwards (GB)

Pfeiffer (DE)

Princíp bezolejových scroll vývev

Scroll výveva funguje na jednoduchom, ale účinnom princípe.

Skladá sa z pevného špirálového prvku a ďalšieho prvku, ktorý sa v ňom pohybuje (orbituje). Ako sa tento obiehajúci špirálový prvok pohybuje z polohy 1 do polohy 4, veľkosť komôr obsahujúcich vzduch (alebo plyn) sa postupne zmenšuje.

Tento pohyb stláča vzduch v týchto komorách. Pri stlačení sa tento vzduch vyfukuje .

Týmto spôsobom stláča scroll výveva vzduch účinne a ticho bez potreby oleja, takže je šetrná k životnému prostrediu a vhodná na rôzne druhy použitia.

Scroll vývevy sa môžu používať v nasledujúcich priemyselných aplikáciách:

procesy výskumu v oblasti fyziky
predvýveva pre suchý turbomolekulárny systém pre ultravysoké vákuum
sušenie mrazom
rozprašovacie zariadenia, zariadenia na vákuové povlakovanie a zariadenia na iónové pokovovanie
modifikácia povrchu, proces elektrónového zväzku
urýchľovač, synchrotrónové žiarenie
vákuová pec, pec na tepelné spracovanie
všeobecné laboratórne použitie
