Laboratórne vývevy WELCH Ilmvac (Gardner Denver)

WELCH vacuum (člen skupiny Gardner Denver) je výrobcom vysoko kvalitných, odolných vákuových technológií. Welch (predtým Ilmvac) je združenie dvoch významných mien vo vákuovej technológii: Welch a Ilmvac. Spoločnosť dodáva inovačné vývevy pre laboratóriá, priemyselných výrobcov a vzdelávacie inštitúcie po celom svete. Spoločnosť poskytuje riešenie pre mnoho vákuových aplikácií v chemických a biologických laboratóriách.

Dodávame a vykonávame servis týchto vákuových riešení:

Štandardné membránové vývevy MP





























Štandardné membránové vývevy MP

Ide o veľmi odolné suchobežné vývevy fungujúce na princípe membrán. Vývevy dosahujú konečné hodnoty vákua od 75 do 1 mbar a maximálneho prietoku až 138 l/min. Vývevy sú tesné a umožňujú nekontaminované čerpanie plynov absolútne bez oleja.

Tieto chemicky odolné membránové vývevy, ktoré sú charakterizované kompaktným dizajnom, dlhou životnosťou a bezolejovým vyhotovením, sú určené pre chemické, vlhké i štandardné aplikácie.

Vďaka nízkej hmotnosti a kompaktnému dizajnu môžu používatelia vývevu ľahko premiestňovať a používať.

Vývevy MP sa vyrábajú v jednostupňovom alebo viacstupňovom vyhotovení. Vývevy tiež môžu mať vlastné riadenie Ecoflex.

Medzi kľúčové parametre membránových vývev radu MP patrí:

  • presne regulované vákuum s automatickou prevádzkou
  • presné procesy s destiláciou, sušením atď.
  • nízka úroveň hlučnosti
  • dlhé servisné intervaly a dlhá životnosť
  • optimálna kondenzácia vďaka konštantnému vákuu
  • všetky modely radu MP sú vybavené tlmičom výfuku

Aplikácie a príklady využitia membránových vývev radu MP v praxi:

  • fyzikálne aplikácie
  • priemyselné aplikácie
  • vákuová filtrácia
  • procesy odplynenia

  • spätné čerpadlo k turbomolekulárnym vývevám
  • odber vzoriek plynu
  • vákuové pece a rúry
  • manipulačná technika


       Zoznamy modelov membránových vývev MP nájdete tu






 Chemicky odolné membránové vývevy MPC

























Chemicky odolné membránové vývevy MPC

Membrány a časti vývevy, ktoré sú v kontakte s médiom, sú vyrobené z PTFE a majú PTFE povlak, čo umožňuje čerpanie agresívnych rozpúšťadiel a kyslých pár. Výveva a pripojovacie hlavy sú vystužené uhlíkovými vláknami, aby poskytovali elektrickú vodivosť a zabránili elektrostatickému nabíjaniu.

Tieto membránové vývevy umožňujú prácu s výbušnými plynmi ATEX v zóne 1 alebo 2. Vývevy určené do výbušného prostredia sú vybavené kontrolnými certifikátmi a spĺňajú požiadavky relevantné pre smernice ATEX.

Vývevy sú k dispozícii v jednostupňovej alebo viacstupňovej konfigurácii. K dispozícii je tiež integrované riadenie Ecoflex.

Medzi kľúčové parametre chemicky odolných vývev radu MPC patrí:

  • vysoká chemická odolnosť
  • možnosť práce s výbušnými plynmi – ATEX
  • dlhé servisné intervaly a dlhá životnosť
  • malé a kompaktné vyhotovenie
  • ovládanie vývevy pomocou PC (voliteľné)
  • modely MPC 201 sú vybavené bas ballast ventilom

Príklady využitia chemicky odolných membránových vývev radu MPC:

  • preprava korozívnych plynov
  • rotačné odparovanie
  • vákuové pece
  • priemyselné aplikácie
  • vákuová destilácia

  • vákuová filtrácia
  • sušenie gélov
  • vzorkovanie plynu
  • sušenie mrazom
  • odplyňovanie

       Zoznamy modelov chemicky odolných membránových vývev radu MPC nájdete tu






Laboratórne vákuové systémy LVS





















Laboratórne vákuové systémy LVS

Systémy LVS sú určené na destiláciu/odparovanie rozpúšťadiel. Obsahujú bezolejové chemicky odolné membránové čerpadlo (MPC) s voliteľným príslušenstvom: riadenie, kvapalinový kondenzátor a kondenzátor výfukových plynov. Všetky diely sú vyrobené z veľmi kvalitných chemicky odolných materiálov s čírym plastovým povlakom.

Systémy LVS dodávame s riadiacou jednotkou aj bez nej. Vákuum možno presne prispôsobiť individuálnym potrebám, čo vedie k tomu, že proces beží efektívnejšie a je reprodukovateľný.

Medzi kľúčové parametre laboratórnych vákuových systémov LVS patrí:

  • max. prietok od 20 do 238 l/min
  • inteligentné riadenie a krátke procesné časy
  • modulárna konštrukcia s možnosťou doplnenia vášho procesu
  • odolnosť proti kyselinám a rozpúšťadlám
  • časti v kontakte s médiom sú vo vyhotovení PTFE, PVDF, PEEK, PP a skla
  • suché nasávanie umožňuje čistejšie pracovné prostredie a životné prostredie
  • jednoduchý zdroj vákua
Príklady využitia laboratórnych systémov radu LVS v praxi:
  • rotačné odparovanie
  • vákuové pece
  • priemyselné aplikácie
  • vákuová destilácia
  • obalový priemysel

  • vákuové siete (Net vac)
  • štandardné laboratórne aplikácie
  • laserové technológie
  • environmentálne technológie
  • vákuové koncentrátor

          Zoznamy modelov laboratórnych systémov radu LVS nájdete tu






 Dvojstupňové olejové membránové vývevy CRVPro















Dvojstupňové membránové olejové vývevy WELCH

Dvojstupňové rotačné membránové vývevy WELCH P-Z a CRVpro dosahujú maximálne tlakové hladiny od 0,5 mbar do 1 × 0-4 mbar pri rozsahu otáčok čerpania medzi 1,8 m³/h a 60 m³/h.

Kľúčové parametre dvojstupňových olejových membránových vývev P-Z a CRVpro:

  • Čerpacia rýchlosť: od 1,8 m³/h a 60 m³/h
  • Max. vákuum: 1 × 10-4 mbar

Využitie olejových membránových vývev CRVpro a P-Z v praxi:

  • V segmente kúrenia a klimatizácie (HVAC) bývajú vývevy VELCH používané pre proces sušenia mrazom (lyofilizácia).
  • Vývevy sa používajú pre chemicky náročnejšie aplikácie, kde bežné dvojstupňové vývevy dobre neobstoja.
  • Rotačné olejové vývevy radu P-Z a CRVpro nájdu uplatnenie v metalurgii, kde sa aplikujú do vákuových pecí ako zdroj vákua pre vákuové procesy.
  • V potravinárstve sa vývevy WELCH môžu použiť na odsávanie tlaku z vysušovacích komôr v systémoch na sušenie potravín mrazom.
  • Možno ich však použiť aj ako podporné vývevy v systémoch s vysokým vákuom.

    Zoznamy modelov olejových membránových vývev WELCH nájdete tu





Kompaktní turbomolekulární čerpadlové systémy CDK











Kompaktné turbomolekulárne čerpacie systémy CDK

Kompletné jednotky pripravené na generovanie vysokého vákua s extrémne vysokou rýchlosťou čerpania v prednej vákuovej oblasti. Systémy sa vyznačujú kompaktným dizajnom a používateľsky prívetivým ovládaním vákuového systému.

Kľúčové parametre turbomolekulárnych čerpadlových systémov CDK:

  • Životnosť vývev je až na 10 000 prevádzkových hodín.
  • Hladina hluku je výrazne znížená vďaka protihlukovému krytu.

Prevádzkové náklady na spotrebu energie sú znížené, obzvlášť zreteľné pri použití niekoľkých turbomolekulárnych vývev CDK:

  • molekulárna destilácia
  • molekulárna sublimácia
  • CCD kamery
  • rozprašovacie systémy

  • hmotnostné spektrometre
  • elektrónové mikroskopy
  • kryogénna technika
  • výskum a vývoj


       Zoznamy modelov turbomolekulárnych čerpadlových systémov CDK nájdete tu






Bezolejové vakuový systém pro extrémní chemické aplikace ChemStar®

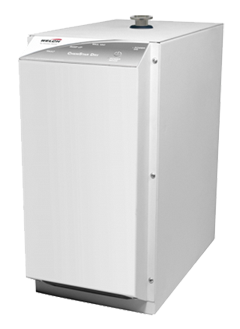

Bezolejové vákuové systémy pre chemické aplikácie ChemStar®

Kombinácia dvoch technológií: Rootsove dúchadlá a membránové vákuové vývevy. Výsledkom je bezolejový softvérom riadený vákuový systém, ktorý je pripravený fungovať v agresívnych chemických podmienkach – čisto, rýchlo a dôkladne. Systémy sú vyvinuté špeciálne pre laboratórne prevádzky, ktoré vyžadujú vysokú rýchlosť čerpania a vysoké vákuum. Systémy kombinujú posilňovaciu vývevu s patentovanou technológiou PTFE membrány, ktorá má čerpaciu rýchlosť (150 l/min) v pracovnom rozsahu pre väčšinu odparovacích operácií (2,0 až 0,1 mbar) a dosahuje maximálny tlak 10 – 2 mbar.

Kľúčové vlastnosti chemicky odolných vákuových systémov:

  • Max. čerpacia rýchlosť pri 50 Hz v m³/h (l/min) 8,4 (140)
  • Max. čerpacia rýchlosť pri 60 Hz v m³/h (l/min) 10,1 (168)
  • Konečný tlak v mbar (Torr) bez záťaže: 7 × 10-2
  • žiadne spätné prúdenie oleja
  • žiadna výmena ani likvidácia oleja
  • čistejšie pracovné prostredie a čistejšie vzorky
  • menej údržby

Využitie chemicky odolných vákuových systémov v praxi:

  • Systém býva zdrojom vákua pre laboratórne vákuové zostavy (Schlenk Line). Vákuum sa tu používa na odstránenie posledných stôp rozpúšťadiel zo vzoriek.
  • Systém možno použiť pre mraziace sušičky pri sušení (lyofilizácia) vzoriek pomocou hlbokého vákua.
  • ChemStar® je vhodný aj pre vákuové pece. Tu odsáva vypúšťané výpary a kontaminované vodné pary.
  • Vákuový systém ChemStar® Dry vytvára potrebnú atmosféru v laboratórnych vákuových boxoch (Lab glow box).

    Bližšie informácie o bezolejovom vákuovom systéme Chemstar® nájdete tu





Mobilné turbomolekulárne čerpacie systémy STP

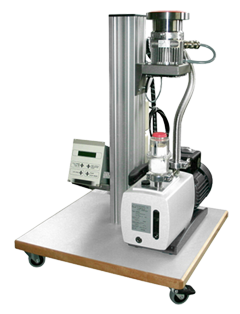

Mobilné turbomolekulárne čerpacie systémy STP

Tieto mobilné jednotky sú určené na generovanie vysokého vákua s extrémne vysokou rýchlosťou čerpania v prednej vákuovej oblasti.

Mobilita systému umožňuje umiestnenie čo najbližšie ku schránkam, čo znamená, že sú potrebné len krátke vákuové vedenia. Krátka vákuová linka zaručuje nízke straty prietoku a následne vysokú rýchlosť čerpania z nádoby.

Kľúčové vlastnosti mobilných turbomolekulárnych systémov WELCH radu STP:

  • Rýchlosť čerpania turbomolekulárnej vývevy: 250 l/s
  • Rýchlosť čerpania membránovej vývevy: 4,5 m3/h
  • mobilita zostavy
  • životnosť systému vďaka membránovej výveve dosahuje až 10 000 prevádzkových hodín
  • mobilná základná doska
  • krátke pripojovacie potrubné diely
  • bez zvyškových uhľovodíkov (verzia STP/D)
  • energeticky úsporné zariadenia

    Zoznamy modelov mobilných turbomolekulárnych systémov radu STP nájdete tu





Difuzní olejové vývěvy a systémy









Mobilné difúzne olejové vývevy a systémy DP

Olejové difúzne vývevy sa používajú na výrobu vysokého a ultra vysokého vákua a dosahujú medzný tlak až 5 × 10-7 mbar s extrémne vysokou rýchlosťou čerpania. Okrem jednotlivých vývev ponúkame tiež kompletné vákuové systémy s olejovými difúznymi vývevami.

Na použitie difúznej vývevy je nutné pripojiť predvývevu. Difúzne vývevy pracujú bez rotujúcich častí. Aby dosiahli vysoký rozsah vákua (maximálny tlak 5 × 10-7 mbar) používajú olejovú sprchu. Absencia opotrebiteľných dielov vedie k tomu, že difúzne vývevy majú dlhú životnosť. Výveva dosahuje rýchlosti čerpania (až 210 l/s).

Všetky olejové difúzne vývevy sú kompletné, vrátane ventilu na vysoké vákuum, armatúry, spätného ventilu a ventilu na odsatie hrubého vákua.

Kľúčové vlastnosti mobilných difúznych olejových vývev a systémov radu DP:



Služby VAKUUM BOHEMIA SK s. r. o.:

Zázemie pre servis vákuových technológií WELCH:

  • Tím skúsených servisných technikov
  • Tím inžinierov pre návrh vákuových systémov a vývev
  • Sklad dielov pre servis
  • Sklad príslušenstva a ostatných dielov
  • Testovacie a meracie zariadenia pre vývevy v oblasti jemného vákua
  • Priemyselná umývačka na ekologické čistenie vývev

Servis, opravy a diely pre technológie WELCH:

  • Vykonávame servis vákuových technológií WELCH vacuum
  • Zaisťujeme repas vákuovej techniky WELCH vacuum
  • Vykonávame servis u zákazníka
  • Opravy v servisnom stredisku

Portfólio vákuových riešení WELCH vacuum:

  • Chemicky odolné membránové vývevy – PTFE
  • Suché vákuové systémy ChemStar Dry
  • Dvojstupňové vývevy CRV
  • Laboratórne vákuové systémy

Tabuľka modelov radu MP

ModelPrietok
[m3/h]
Max. vakuum
[mbar]
Príkon
[kW]
Otáčky
[ot. / min]
Poznámka
MP 065 E0,7100N/AN/A
MP 105 E0,960N/AN/A
MP 201 E1,875N/AN/A
MP 301 E2,375N/AN/A
MP 601 E3,875N/AN/A
MPC 1201 E8,375N/AN/A
MPC 2401 E15,575N/AN/A
MP 030 E0,355N/AN/A
MP 055 Z0,55N/AN/A
MP 101 Z18N/AN/A
MP 901 Z6,88N/AN/A
MP 1801 Z128N/AN/A
MP 201 T22N/AN/A
MP 601 T4,52N/AN/A
MP 1201 T8,32N/AN/A
MP 101 V11N/AN/A
MP 301 V2,31N/AN/A

Tabuľka modelov radu MPC

ModelPrietok
[m3/h]
Max. vakuum
[mbar]
Príkon
[kW]
Otáčky
[ot. / min]
Poznámka
MPC 090 E1100N/AN/AChemicky odolná výveva
MPC 110 E150N/AN/AChemicky odolná výveva
MPC 095 Z0,95N/AN/AChemicky odolná výveva
MPC 155 Z1,45N/AN/AChemicky odolná výveva
MPC 105 T1,22N/AN/AChemicky odolná výveva
MPR 060 E-EC0,660N/AN/AChemicky odolná výveva
MPC 201 E1,875N/AN/AChemicky odolná výveva
MPC 301 E2,375N/AN/AChemicky odolná výveva
MPC 302 E2,940N/AN/AChemicky odolná výveva
MPC 601 E3,875N/AN/AChemicky odolná výveva
MPC 602 E4,230N/AN/AChemicky odolná výveva
MPC 1201 E8,375N/AN/AChemicky odolná výveva
MPC 2401 E15,575N/AN/AChemicky odolná výveva
MPR 030 E-EC0,355N/AN/AChemicky odolná výveva
MPC 101 Z18N/AN/AChemicky odolná výveva
MPC 301 Z2,38N/AN/AChemicky odolná výveva
MPC 302 Z2,65N/AN/AChemicky odolná výveva
MPC 901 Z6,88N/AN/AChemicky odolná výveva
MPC 1801 Z128N/AN/AChemicky odolná výveva
MPC 201 T22N/AN/AChemicky odolná výveva
MPC 601 T4,52N/AN/AChemicky odolná výveva
MPC 1201 T8,32N/AN/AChemicky odolná výveva

Tabuľka modelov radu LVS

ModelPrietok
[m3/h]
Max. vakuum
[mbar]
Príkon
[kW]
Otáčky
[ot. / min]
Poznámka
LVS 105 T1,22N/AN/A
LVS 101 Z18N/AN/A
LVS 110 Z18N/AN/A
LVS 201 T22N/AN/A
LVS 210 T22N/AN/A
LVS 300 Z2,38N/AN/A
LVS 301 Z2,38N/AN/A
LVS 302 Z2,38N/AN/A
LVS 310 Z2,38N/AN/A
LVS 311 Z2,38N/AN/A
LVS 320 Z2,38N/AN/A
LVS 600 T4,52N/AN/A
LVS 601 T4,52N/AN/A
LVS 602 T4,52N/AN/A
LVS 610 T4,52N/AN/A
LVS 611 T4,52N/AN/A
LVS 620 T4,52N/AN/A
LVS 1210 T8,32N/AN/A

Tabuľka modelov radu CRVpro

ModelPrietok
[m3/h]
Max. vakuum
[mbar]
Príkon
[kW]
Otáčky
[ot. / min]
Poznámka
CRVpro 440,00050,371450
CRVpro 660,00050,371450
CRVpro 880,00050,371450
CRVpro 16180,00030,71450
CRVpro 24260,00030,71450
CRVpro 30330,00030,71450

Tabuľka modelov radu CDK

ModelPrietok
[m3/h]
Max. vakuum
[mbar]
Príkon
[kW]
Otáčky
[ot. / min]
Poznámka
CDK 240500,0000005N/AN/A
CDK 240 UHV500,00000005N/AN/A
CDK 263770,0000005N/AN/A
CDK 263 UHV770,00000005N/AN/A
CDK 240/1500,0000005N/AN/A
CDK 240/1 UHV500,00000005N/AN/A
CDK 263/1770,0000005N/AN/A
CDK 263/1 UHV770,00000005N/AN/A

Tabuľka modelov radu ChemStar®

ModelPrietok
[m3/h]
Max. tlakový rozdíl
[mbar]
Príkon
[kW]
Otáčky
[ot. / min]
Poznámka
20708,40,07N/AN/A

Tabuľka modelov radu STP

ModelPrietok
[m3/h]
Max. vakuum
[mbar]
Príkon
[kW]
Otáčky
[ot. / min]
Poznámka
STP 1.12500,0000005N/AN/A
STP 5.19000,0000005N/AN/A
STP D1.12500,0000005N/AN/A
STP D5.19000,0000005N/AN/A

Tabuľka modelov radu DP

ModelPrietok
[m3/h]
Max. vakuum
[mbar]
Príkon
[kW]
Otáčky
[ot. / min]
Poznámka
DP 25L/4DM540,000001N/AN/A
DP 63/4DM3960,000001N/AN/A
DP100/8DM7560,000001N/AN/A
